Schiffsgenerator vibriert

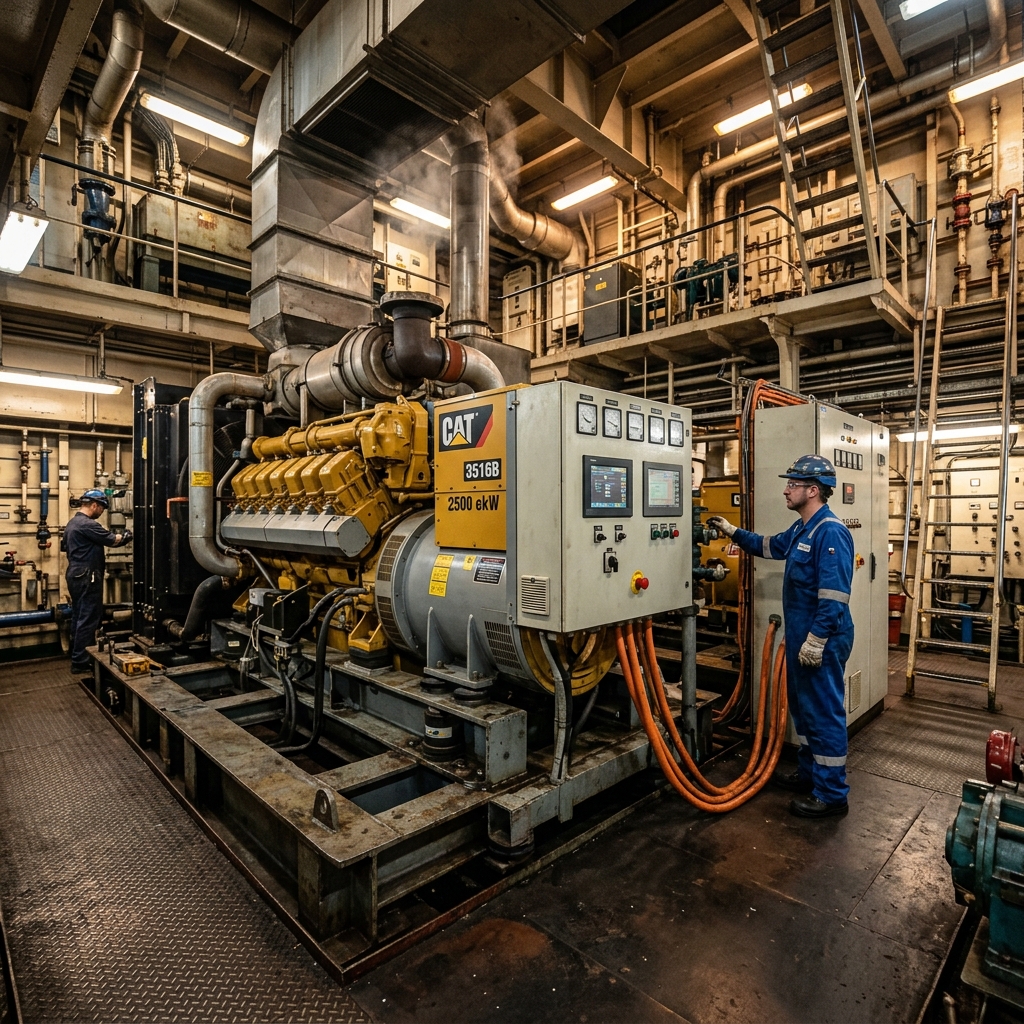

Maritime Energieerzeugungssysteme erfordern höchste mechanische Präzision. Dieselaggregate und die angekoppelten Generatoren besitzen enorme Massen. Die rotierenden Komponenten erzeugen unweigerlich Unwuchten. Verbrennungsprozesse generieren zusätzlich Wechseldrehmomente auf der Kurbelwelle. Ein Schiffsgenerator vibriert unter diesen Belastungen naturgemäß kontinuierlich. Die kritische Grenze für diese Schwingbreiten ist jedoch schnell erreicht. Eine Überschreitung der zulässigen Werte führt zu massiven mechanischen Spannungen im System. Ingenieure messen diese Schwingungen präzise am Fundament. Sie bewerten dabei die genaue Übertragung in die umliegende Schiffsstruktur. Ein unzureichend isoliertes System belastet die gesamte Schiffskonstruktion. Die Körperschallübertragung in den Rumpf beeinträchtigt die sensible Bordelektronik stark. Fachplaner benötigen exakte Daten zur Schwingungsentkopplung für eine sichere Auslegung.
Schiffsgenerator vibriert? Ursachen analysieren und Vibrationen dauerhaft reduzieren
Wenn ein Schiffsgenerator vibriert, ist das an Bord nicht nur lästig, sondern kann sich auf Komfort, Betriebssicherheit und Wartungsaufwand auswirken. Typisch sind spürbares Dröhnen im Bereich von Fundament, Rahmen oder Verkleidung, klappernde Anbauteile, auffällige Geräusche bei bestimmten Lastzuständen oder Vibrationen, die sich über Struktur und Leitungen in angrenzende Bereiche übertragen. Ein Schiffsgenerator läuft selten in einem „perfekten Labor“, deshalb ist es entscheidend, die realen Betriebsbedingungen an Bord zu berücksichtigen, bevor man Maßnahmen umsetzt.
Die Ursachen, warum ein Schiffsgenerator vibriert, liegen häufig im Zusammenspiel aus Anregung und Einbau. Dazu zählen eine ungünstige Lagerung oder Aufstellung, eine zu steife oder zu weiche Anbindung, Verspannungen im Fundamentbereich oder Kopplungen über Abgas, Kühlwasser, Kraftstoffleitungen und Kabelwege. Ebenso können Resonanzen in Rahmen, Aggregateträgern oder Verkleidungen entstehen, die bei bestimmten Drehzahlen oder Lastpunkten „aufgehen“. Oft wirkt es so, als sei der Generator selbst das Problem, tatsächlich verstärken aber Montage, Struktur und Nebenaggregate die Schwingung, bis der Eindruck entsteht: Schiffsgenerator vibriert dauerhaft.
Der richtige Ansatz beginnt mit einer strukturierten Analyse der Situation. Dabei wird zuerst geklärt, wann genau der Schiffsgenerator vibriert: beim Hochlaufen, im Teillastbetrieb, bei Zuschaltung von Verbrauchern oder nur in bestimmten Drehzahlbereichen. Anschließend wird die Einbausituation an Bord bewertet, inklusive Fundament, Lagerung, Ausrichtung, Anbindung und typischen Schwingungspfaden. Aus dieser Ursachenklärung werden gezielte Maßnahmen abgeleitet, die nicht nur Symptome beruhigen, sondern die Anregung reduzieren, Resonanzen entschärfen oder die Kopplung in die Schiffstruktur minimieren. Ziel ist ein Schiffsgenerator, der ruhig läuft, Verbindungen schont und die Übertragung von Vibrationen in angrenzende Bereiche spürbar reduziert.
Warum ist schnelles Handeln erforderlich, wenn ein Schiffsgenerator vibriert?

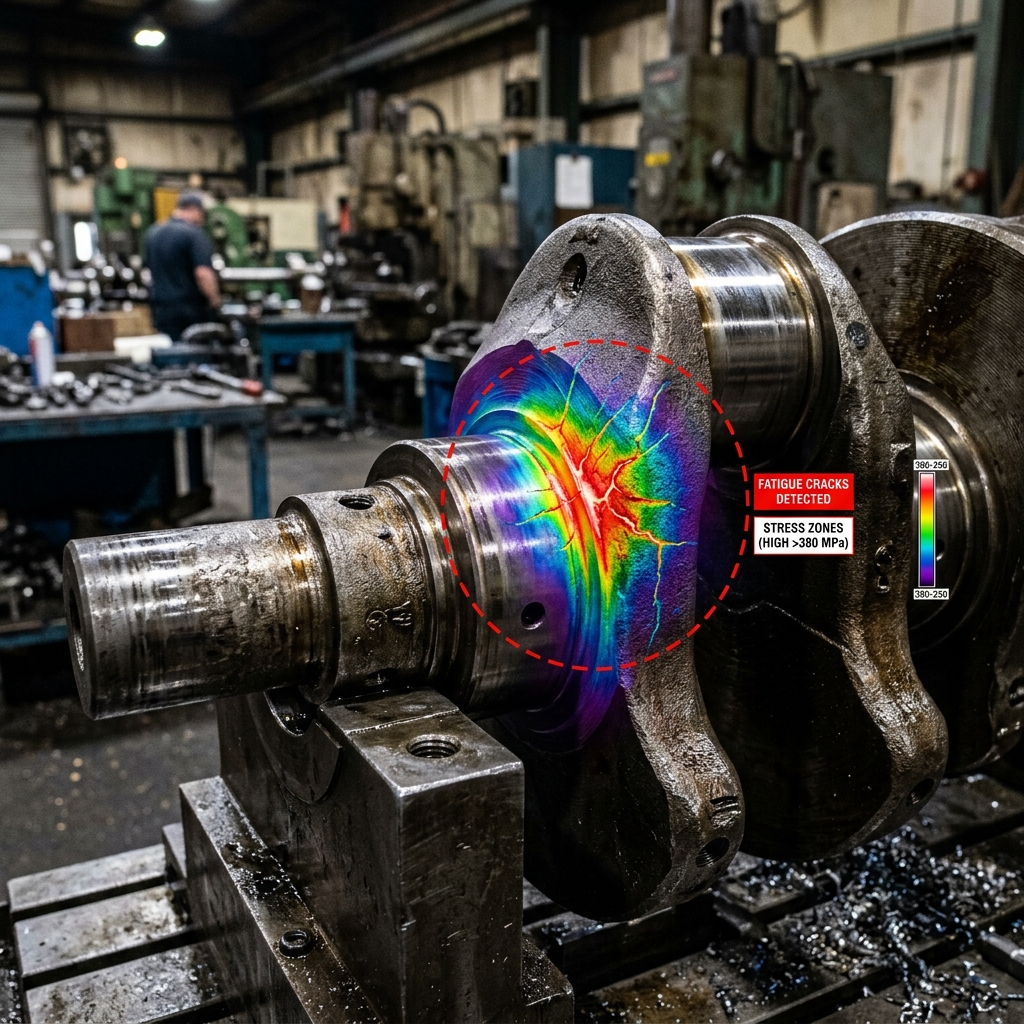

Mechanische Schwingungen besitzen ein hohes zerstörerisches Potenzial. Die dynamischen Kräfte wirken pausenlos auf die Befestigungspunkte ein. Eine Resonanzkatastrophe droht unmittelbar. Die Eigenfrequenz des Systems nähert sich in kritischen Phasen der Erregerfrequenz. Ein Schiffsgenerator vibriert in diesem Zustand mit einer maximalen Amplitude. Die Belastung für die Kurbelwelle und die Lager steigt drastisch an. Wälzlager verschleißen dadurch weit vor ihrer kalkulierten Lebensdauer. Materialermüdung an angeschlossenen Rohrleitungen tritt beschleunigt auf. Sie müssen sofortige und zielgerichtete Gegenmaßnahmen einleiten. Risse an den Schweißnähten des Maschinenrahmens sind typische und teure Spätfolgen. Die späteren Instandsetzungskosten übersteigen die Ausgaben für eine präzise Vorausplanung bei weitem. Ein kompletter Ausfall der Stromversorgung auf See ist zudem ein extremes Sicherheitsrisiko für Schiff und Besatzung.
Was sind die physikalischen Ursachen, falls ein Schiffsgenerator vibriert?
Die mechanischen Erregerquellen sind äußerst vielschichtig. Massenkräfte erster und zweiter Ordnung dominieren bei großen Verbrennungsmotoren. Die Drehzahl der Maschine bestimmt dabei die primäre Erregerfrequenz. Ein Schiffsgenerator vibriert zudem häufig aufgrund einer mangelhaften Ausrichtung zwischen Motor und Generator.
Die Kupplungen übertragen in diesen Fällen schädliche Restunwuchten. Eine fehlerhafte Massenverteilung auf dem Rahmen verschiebt den Schwerpunkt asymmetrisch. Die elastische Lagerung muss alle resultierenden Vektoren fehlerfrei aufnehmen. Die raue See bringt zusätzliche externe und unkalkulierbare Kräfte in das System ein.

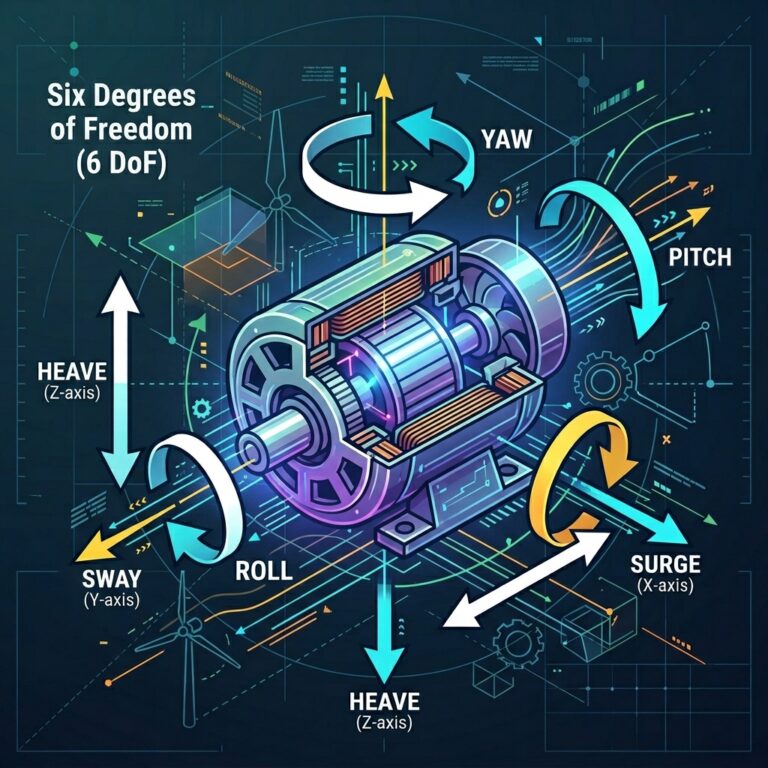

Schiffsbewegungen wie Stampfen oder Rollen erzeugen starke translatorische und rotatorische Beschleunigungen. Das gesamte Aggregat bewegt sich kontinuierlich in sechs verschiedenen Freiheitsgraden. Die Isolatoren müssen daher extrem hohe Lasten aufnehmen und gleichzeitig ihre notwendige Elastizität behalten.
Welche Konsequenzen entstehen, wenn ein Schiffsgenerator vibriert?

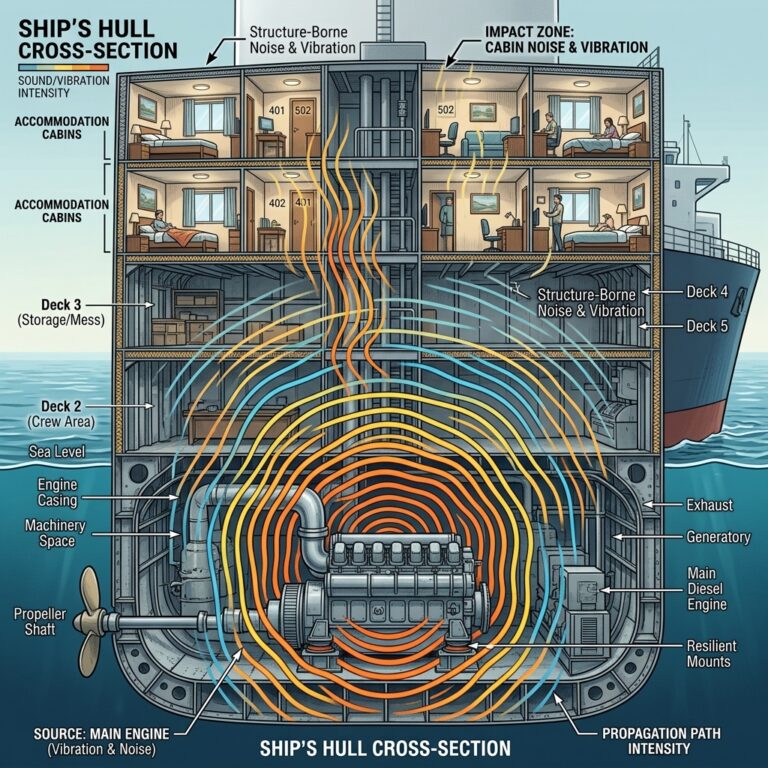

Die direkte architektonische Umgebung absorbiert die überschüssige kinetische Energie der Aggregate. Der stählerne Schiffsrumpf fungiert als riesiger Resonanzkörper. Ein Schiffsgenerator vibriert und regt die massiven Stahlplatten direkt an. Körperschall breitet sich über große Distanzen nahezu ungedämpft im Schiff aus. Er wandelt sich in angrenzenden Kabinen und Arbeitsräumen in hörbaren sekundären Luftschall um.
Die Lärmbelastung für Ihre Besatzung steigt massiv an. Hochsensible Navigationsinstrumente auf der Brücke reagieren äußerst empfindlich auf Vibrationen im Niederfrequenzband. Fehlsignale oder komplette elektronische Systemausfälle drohen. Sie gefährden so die operative Einsatzbereitschaft des gesamten Schiffes.
Starre Leitungen reißen unter der permanenten Wechselbiegelast ab. Flanschverbindungen lockern sich durch die Mikrobewegungen. Es entsteht ein permanentes Risiko von gefährlichen Leckagen in den Kühlwasserkreisläufen oder den unter Druck stehenden Kraftstoffleitungen.
Tiefergehende Aspekte der Körperschallübertragung
Die Relevanz der dynamischen Steifigkeit
Werkstoffe verändern ihre physikalischen Eigenschaften unter dynamischer Last signifikant. Gummi verhält sich bei hohen Frequenzen deutlich steifer als bei einer rein statischen Belastung. Ein Schiffsgenerator vibriert mit einer genau definierten Erregerfrequenz. Die Isolatoren weisen bei exakt dieser Frequenz eine spezifische dynamische Steifigkeit auf. Sie müssen diesen dynamischen Wert zwingend in Ihre Berechnungen einbeziehen. Statische Standardtabellen reichen für sichere maritime Anwendungen nicht aus. Die Verhärtung des Elastomers unter Last reduziert die gewünschte Isolationswirkung messbar. Der Körperschall wird infolgedessen wieder stärker in das Fundament übertragen. Die exakte Materialauswahl entscheidet maßgeblich über den technischen Erfolg. Naturkautschuk bietet oft exzellente mechanische Dämpfungswerte für diese Anforderungen. Synthetische Gummimischungen punkten hingegen durch ihre hohe Ölbeständigkeit und eine hervorragende Alterungsstabilität im Maschinenraum.
Wie hilft spezialisierte Expertise, sobald ein Schiffsgenerator vibriert?
Komplexe schwingungstechnische Probleme erfordern hochgradig spezialisierte Partner an Ihrer Seite. Standardisierte Katalogware versagt oft bei den anspruchsvollen Parametern maritimer Projekte. Die STS Schwingungstechnik Schuster GmbH fungiert als unabhängiger technischer Sachverständiger für exakt diese spezifischen Herausforderungen. Ein Schiffsgenerator vibriert nicht unkontrolliert auf seinem Fundament, wenn die Auslegung durch erfahrene Spezialisten erfolgt. Das Unternehmen übernimmt die komplette Kette der technischen Problemlösung. Fachingenieure bewerten zunächst alle relevanten Systemparameter. Sie analysieren die auftretenden Erregerfrequenzen hochpräzise. Komplexe Schwerpunkte und die exakten Trägheitsmomente fließen in die detaillierte Betrachtung ein. Die STS Schwingungstechnik Schuster GmbH konzipiert anschließend absolut maßgeschneiderte Lagerungskonzepte für Ihre Anlagen. Diese Lösungen reduzieren die übertragenen dynamischen Kräfte auf ein messbares Minimum.
Die Methodik der STS Schwingungstechnik Schuster GmbH
Die Herangehensweise der Ingenieure ist streng analytisch aufgebaut. Validierte Messdaten bilden die unverhandelbare Grundlage der Arbeit. Ein Schiffsgenerator vibriert mit klar messbaren Richtungsvektoren. Die professionelle Auswertung dieser Vektoren diktiert die finale Wahl der optimalen Isolatoren. Die Experten der STS Schwingungstechnik Schuster GmbH berechnen die spezifischen Eigenfrequenzen des aufgestellten Systems in allen sechs Raumachsen. Sie verifizieren den zwingend notwendigen Isoliergrad für Ihre Anwendung. Die Auswahl der exakten Dämpfungselemente erfolgt danach absolut passgenau. Folgende handfeste Vorteile ergeben sich direkt für Ihre Projektierung:
Playlist
4:07
0:33
1:06
0:10
Vorteile der Zusammenarbeit mit STS Schwingungstechnik Schuster GmbH
Analyse und Beratung direkt an der Maschine um die Ursache der Vibrationen exakt zu lokalisieren.
Präzise Berechnungen der Eigenfrequenzen und Auswahl der optimalen Steifigkeiten.
Direktverkauf und Vertrieb von geeigneten Schwingungsdämpfern um Vibrationsprobleme dauerhaft zu lösen.
Ihr direkter Ansprechpartner steht Ihnen bei technischen Rückfragen jederzeit zur Verfügung.
Ein eigenes Lager garantiert Ihnen einen schnellen Versand der benötigten Bauteile.
Welche Resultate zeigt die Praxis, wenn ein Schiffsgenerator vibriert?

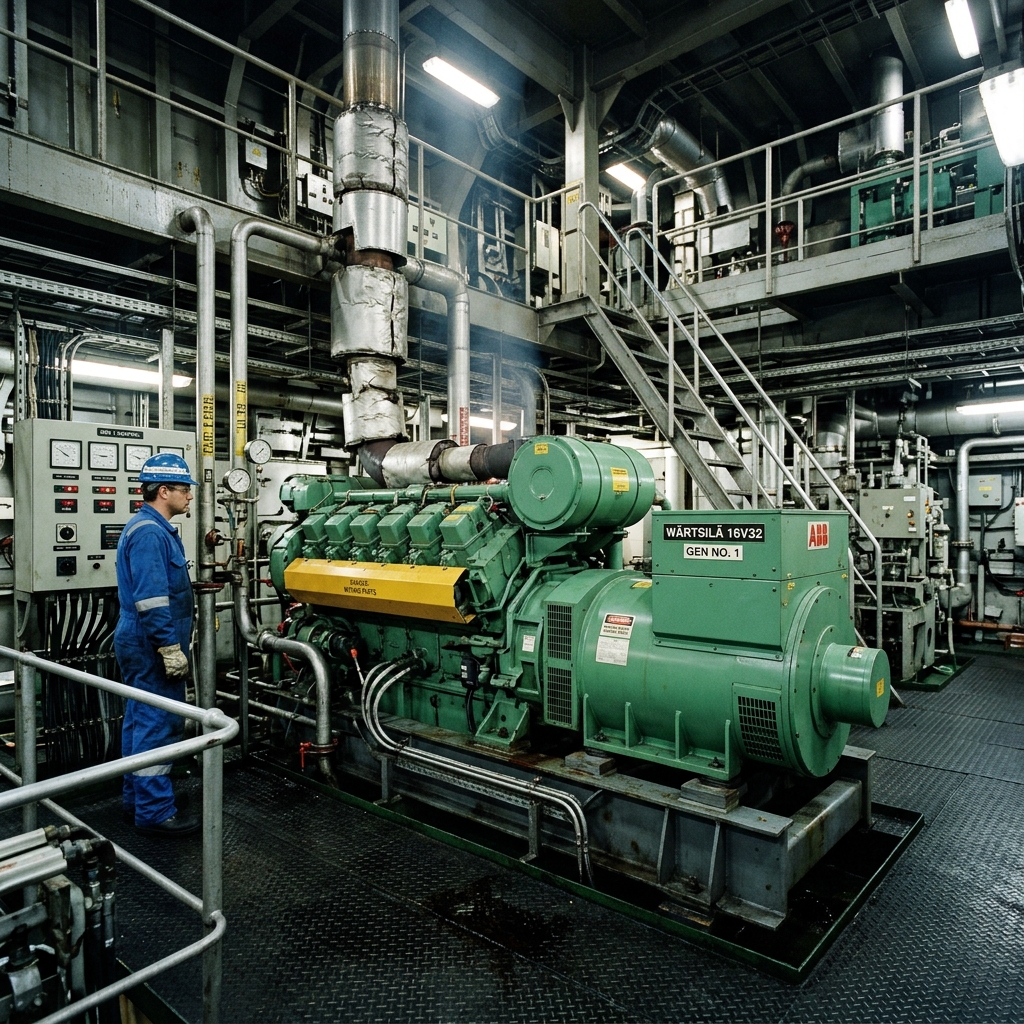

Konkrete und protokollierte Messwerte belegen die Wirksamkeit dieser präzisen Berechnungen. Eine aktuelle Fallstudie dokumentiert ein typisches maritimes Szenario. Ein schwerer Sechszylinder-Schiffsdiesel mit starr angekoppeltem Generator zeigt ein sehr starkes Resonanzverhalten. Der Schiffsgenerator vibriert bei der Nenndrehzahl von 1500 Umdrehungen pro Minute extrem. Die primäre Erregerfrequenz liegt bei exakt 25 Hertz. Die ursprüngliche starre Verschraubung leitete 90 Prozent der Schwingungsenergie direkt in den Rumpf. Eigene Körperschallmessungen ergaben stark inkorrekte Isolationswerte. Die Schiffsbesatzung klagte über eine massive und anhaltende Lärmbelästigung.
Die STS Schwingungstechnik Schuster GmbH analysierte das gestörte Schwingungssystem vor Ort. Die Ingenieure bestimmten eine optimale Zielfrequenz für die elastische Lagerung von unter 8 Hertz. Spezifische Konuselemente mit integrierter mechanischer Reißsicherung kamen zielgerichtet zum Einsatz. Diese hochwertigen Elastomerlager entkoppelten das schwere Aggregat erfolgreich. Die übertragene Kraft sank nach dem Umbau um über 85 Prozent. Der Schiffsgenerator vibriert nun rein intern auf seinem Rahmen, ohne die umliegende Schiffsstruktur zu belasten. Die abschließenden Körperschallmessungen zeigten eine enorme Reduktion um 18 Dezibel. Die Luftschallemissionen in den benachbarten Schiffsräumen sanken auf völlig unkritische Werte. Solche validierten Resultate beweisen die absolute Notwendigkeit einer exakten technischen Auslegung.
Wo finden Sie Hilfe, falls Ihr Schiffsgenerator vibriert?
Ein optimal berechnetes und exakt abgestimmtes Schwingungsisolationssystem ist für moderne Schiffe unverzichtbar. Die Langlebigkeit und Zuverlässigkeit Ihrer teuren Anlagen hängt direkt von dieser Entkopplung ab. Ein Schiffsgenerator vibriert im Betrieb immer physikalisch bedingt, aber die richtige Isolierung kontrolliert die negativen Auswirkungen vollständig. Planungsfehler verursachen in diesem Segment immense Folgekosten und gefährliche Stillstandzeiten. Verlassen Sie sich bei Ihren Konstruktionen auf validierte Daten und eine langjährige ingenieurtechnische Erfahrung. Die STS Schwingungstechnik Schuster GmbH liefert Ihnen exakte Berechnungen und die passenden physikalischen Dämpfungssysteme für Ihre anspruchsvollen maritimen Projekte.
Sie finden Ihre kompetenten Ansprechpartner für diese komplexen Fragen direkt am Standort Schwäbisch Gmünd. Die Fachabteilung steht Ihnen für detaillierte Auswertungen jederzeit zur Verfügung. Nutzen Sie die direkten und schnellen Kommunikationswege für Ihre aktuellen technischen Anfragen. Ihre maritimen Projekte erfordern schnelle Analysen und präzise Reaktionen auf hohem Niveau.
